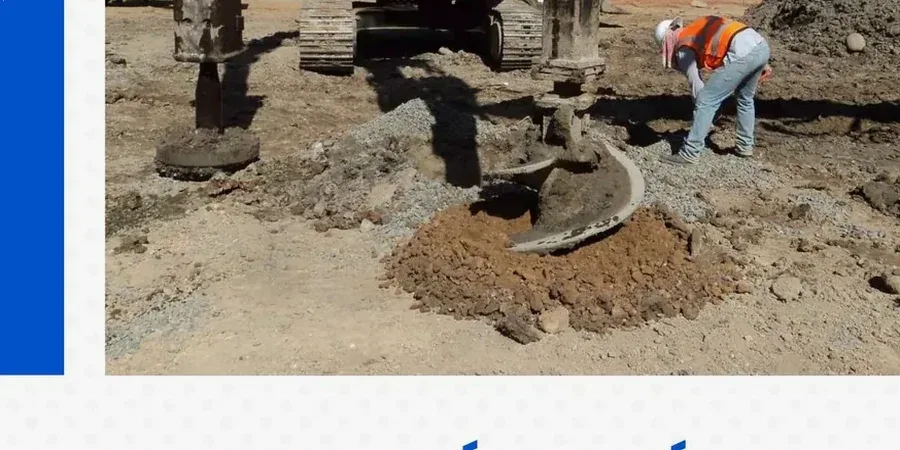

Recuerdo una obra de mediana altura en el sector de La Florida donde el terreno no daba la capacidad de carga ni en sueños. La solución clásica de pilotaje se iba de presupuesto, y el cliente necesitaba una alternativa viable. Ahí aplicamos el diseño de columnas de grava, una técnica que en suelos como los de La Serena —conformados por arenas finas y depósitos fluviales del río Elqui— resulta especialmente efectiva. No solo mejoramos la capacidad portante, sino que también aceleramos la consolidación de los estratos más blandos. En nuestra experiencia, cuando se trabaja cerca del borde costero, donde la napa freática está a menos de 2 metros de profundidad, este método de vibrosustitución resuelve dos problemas de un golpe: el asentamiento diferencial y el riesgo de licuefacción. Para caracterizar el perfil estratigráfico antes de cualquier diseño, siempre partimos con un sondaje SPT que nos da la variación de la compacidad en profundidad y permite definir la longitud óptima de las columnas.
La vibrosustitución en arenas limosas de La Serena permite reducir asentamientos totales hasta en un 60% respecto al suelo natural.
Enfoque y alcance del trabajo
Particularidades de la zona
El clima semiárido de La Serena es engañoso: llueve poco, pero cuando cae una tormenta de verano, el río Elqui responde con crecidas que saturan los suelos aluviales en horas. Eso, combinado con la sismicidad de la región —estamos en la zona de subducción de la placa de Nazca—, vuelve crítico el diseño de columnas de grava en cuanto a drenaje y resistencia cíclica. Si no se dimensiona correctamente el manto drenante superior, el exceso de presión de poros durante un sismo puede anular la mejora y generar asentamientos post-sísmicos severos. Nosotros verificamos siempre la granulometría del material de aporte para que cumpla con un coeficiente de permeabilidad al menos 100 veces mayor que el suelo natural, según los lineamientos de la NCh1508. El riesgo más común que observamos en obra es la contaminación de la columna con finos del terreno durante la instalación, por eso el control de calidad con pruebas de carga y monitoreo de vibración es innegociable.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@sondajespt.com
Normativa técnica vigente
NCh433 Of.1996 Mod.2009 - Diseño sísmico de edificios, NCh1508 - Geotecnia - Estudio de mecánica de suelos, NCh2369 Of.2003 - Diseño sísmico de estructuras industriales, NCh3171 - Diseño estructural - Cargas de viento
Otros servicios relacionados
Diseño y Verificación de Columnas de Grava
Definimos la malla de columnas, diámetro, profundidad y material granular a partir de la campaña de sondajes. Incluye memoria de cálculo de capacidad portante, análisis de asentamientos y verificación de estabilidad bajo carga sísmica según NCh433.
Control de Calidad en Obra
Realizamos pruebas de carga estática sobre columnas individuales, ensayos de permeabilidad in situ y control de vibraciones durante la instalación para asegurar que el mejoramiento cumpla con los parámetros de diseño en toda el área tratada.
Parámetros típicos
Preguntas frecuentes
¿Las columnas de grava funcionan en terrenos con arena fina como los de La Serena?
Sí, de hecho es uno de los suelos donde mejor se desempeña la técnica. Las arenas finas limosas de los depósitos del Elqui responden muy bien a la compactación lateral que genera la vibrosustitución. El drenaje acelerado que proporcionan las columnas reduce el tiempo de consolidación de meses a semanas, y la densidad relativa del suelo entre columnas puede superar el 70%, mitigando el potencial de licuefacción.
¿En cuánto tiempo se ejecuta un mejoramiento con columnas de grava para una vivienda?
Depende del área a tratar y la profundidad, pero para una vivienda unifamiliar de hasta 200 m² en La Serena, la instalación suele completarse en 2 a 4 días con un equipo de vibrosustitución estándar. A esto hay que sumarle los días previos de investigación geotécnica con sondajes y los controles de calidad posteriores, que toman alrededor de una semana adicional.
¿Qué ventaja tiene sobre un pilotaje tradicional en la zona costera de La Serena?
La principal ventaja es que se aprovecha y mejora el suelo existente en lugar de transferir toda la carga a estratos profundos. En la franja costera de La Serena, donde el rechazo a la penetración estándar (N SPT) suele ser bajo en los primeros 8 a 12 metros, la vibrosustitución genera un bulbo de suelo mejorado bajo la losa de cimentación, trabajando como un conjunto. El costo es menor que un pilotaje y se evita el problema del cabeceo de pilotes en suelos licuefactables.
¿Cuál es el rango de inversión para un diseño de columnas de grava en la región de Coquimbo?
El valor del diseño y la verificación de un mejoramiento con columnas de grava en la zona de La Serena se sitúa entre $798.000 y $2.573.000, dependiendo de la envergadura del proyecto, la cantidad de metros lineales a instalar y la complejidad de las pruebas de control de calidad requeridas por la normativa sísmica NCh433. Ver más.
