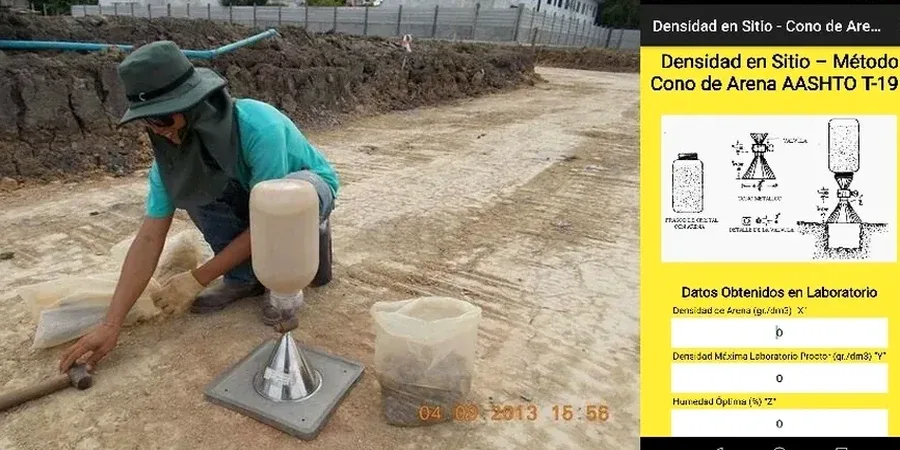

El equipo del cono de arena se arma sobre el terreno mismo, con la placa base bien asentada en la superficie nivelada. En La Serena, donde las terrazas fluviales del río Elqui dominan la geología urbana, ese simple dispositivo —un frasco metálico, un cono dosificador y arena calibrada de Ottawa— permite verificar si la compactación alcanzó la densidad que exige el proyecto. La mecánica es directa: se excava un pequeño pozo, se pesa el material extraído y se reemplaza el volumen con arena de densidad conocida. Con eso se obtiene la densidad seca in situ y, comparándola con la máxima del ensayo Proctor, el grado de compactación. Lo que más vemos en esta zona es que los suelos gruesos de origen fluvial, con gravas arenosas redondeadas, responden bien al método siempre que el operador controle la granulometría; si hay bolones mayores a 50 mm, la prueba pierde representatividad y conviene complementar con otros ensayos.
En suelos granulares de terraza fluvial, el cono de arena sigue siendo el método de referencia directa para verificar compactación, siempre que el tamaño máximo de partícula no supere las 2 pulgadas.
Enfoque y alcance del trabajo
Particularidades de la zona
El desarrollo urbano de La Serena despegó con fuerza a partir del Plan Serena en la década de 1950, extendiendo la ciudad sobre terrenos que antes eran agrícolas o eriazos. Esa historia deja un legado geotécnico complejo: rellenos antrópicos no controlados, antiguos canales de regadío cegados y depósitos de limos elásticos en las cercanías de humedales estacionales. Cuando se omite o se ejecuta mal un control de densidad de campo en esos sectores, el riesgo de asentamientos diferenciales se dispara. Hemos visto losas de casas que se fisuran a los pocos meses porque el relleno bajo el radier quedó al 85% de compactación en lugar del 95% especificado. En pavimentos, la falta de control con cono de arena acelera la aparición de ahuellamientos y grietas longitudinales, sobre todo en avenidas con alto tránsito de buses. Un ensayo bien hecho, con extracción cuidadosa del material y pesaje en balanza calibrada, cuesta una fracción de lo que vale reparar una base mal compactada.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@sondajespt.com
Normativa técnica vigente
NCh 1516. Of79 – Mecánica de suelos: determinación de la densidad en el terreno, NCh 1508 – Estudio de mecánica de suelos para pavimentos, NCh 1534. Of79 – Relaciones humedad-densidad (ensayos Proctor), NCh 433. Of1996 Mod.2009 – Diseño sísmico de edificios
Otros servicios relacionados
Ensayo Proctor Modificado
Determinamos la densidad máxima seca y la humedad óptima del material de relleno en laboratorio. Sin este par de referencia, el dato de densidad in situ que entrega el cono de arena no puede convertirse en grado de compactación. Trabajamos con la energía del Proctor modificado (NCh 1534) y entregamos la curva completa en informe firmado.
Control de compactación con densímetro nuclear
Para obras extensas donde se requiere mapear la compactación en tiempo real, combinamos el cono de arena como método de referencia con mediciones nucleares. El densímetro acelera la frecuencia de ensayos, pero siempre lo correlacionamos con al menos un cono de arena por cada 2000 m² para calibrar el equipo según el tipo de suelo local.
Parámetros típicos
Preguntas frecuentes
¿Cuál es el precio de un ensayo de densidad de campo con cono de arena en La Serena?
El costo por punto de ensayo oscila entre $43.000 y $69.000, dependiendo del número de puntos a ejecutar, la distancia de desplazamiento dentro de la ciudad y la urgencia del informe. Para obras con más de 15 puntos ofrecemos un valor preferencial que incluye la calibración de la arena en laboratorio.
¿En qué tipo de suelos no se recomienda usar el método del cono de arena?
El método pierde precisión en suelos con partículas mayores a 50 mm (bolones) porque el volumen excavado se distorsiona y la arena de reemplazo se cuela entre los clastos gruesos. Tampoco funciona bien en suelos saturados donde el pozo se inunda o las paredes colapsan. En esos casos recurrimos a métodos alternativos como el reemplazo con membrana de agua o densímetro nuclear calibrado.
¿Cada cuántos metros cuadrados se debe realizar un ensayo de densidad en un relleno?
La frecuencia depende del tipo de obra y de la especificación técnica. En rellenos masivos controlados por la NCh 1508, lo habitual es un ensayo cada 500 m² por capa compactada, con un mínimo de tres puntos por capa. En subrasantes de pavimentos urbanos en La Serena, las municipalidades suelen exigir un punto cada 200 m² en la última capa.
¿Qué diferencia hay entre el cono de arena y el densímetro nuclear para el control de compactación?
El cono de arena mide directamente el volumen excavado y la masa del suelo extraído; es un método destructivo pero de referencia. El densímetro nuclear estima la densidad por retrodispersión de partículas gamma y no destruye la superficie. La ventaja del cono es que no requiere calibrar contra la humedad ni la química del suelo, pero es más lento. En nuestra práctica, usamos el cono para validar y el nuclear para mapear. Ver más.
